韦尔股份深度解析:理解韦尔股份的三个层次
发布日期:2021-09-12 14:07   来源:未知   阅读:

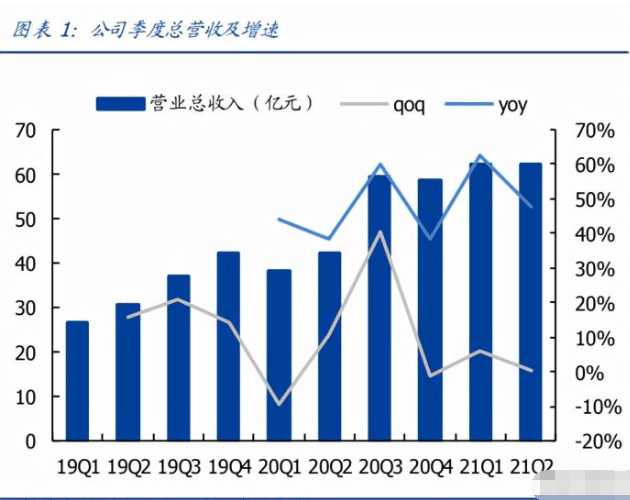

  公司2021H1实现营收124.5亿元,同比增长54.8%,归母净利润22.4亿元,同比大幅增长126.6%。上半年实现归母扣非净利润19.7亿元,yoy +111.9%。2021Q2营收62.4亿元,yoy +47.6%,qoq +0.4%。二季度归母净利润12.0亿,yoy +120.7%,qoq +15.6%。2021Q2归母扣非净利润10.2亿元,yoy +107.8%,qoq +8.2%。公司2021H1综合毛利率33.1%,净利率18.0%,2021Q2毛利率33.7%,净利率19.3%。随着公司收购整合的顺利完成,目前已形成图像传感器解决方案、触控与显示解决方案和模拟解决方案三大业务体系,产品广泛用于消费电子、安防、汽车、医疗、AR/VR等领域。下游市场规模扩大、上游与供应链深度合作,公司三大业务协同发展,营收规模进一步提升,业绩持续高增。

  触控显示营收大幅增长。分产品来看,2021年上半年公司半导体设计业务实现收入105.5亿元,占主营业务收入85.1%,其中CIS营收90.8亿元,同比增长51.3%,占上半年半导体设计营收86.1%。TDDI业务顺利整合,市场渗透率快速提升,上半年触控与显示解决方案业务实现营收6.1亿元,占半导体设计营收比重达到5.8%,为公司带来新的利润增长点。此外公司模拟解决方案营收8.5亿元,同比增长55.52%,占比8.1%。

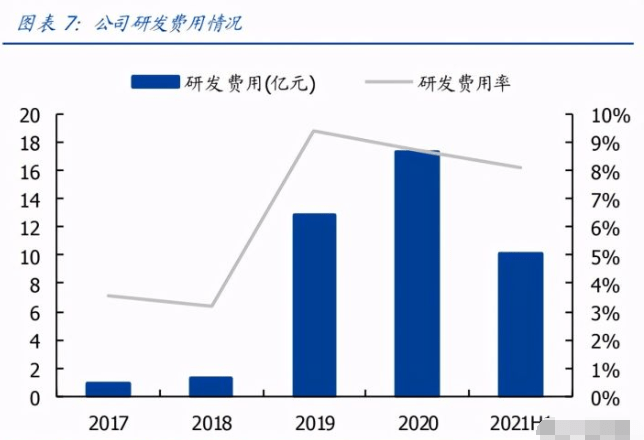

  持续大力投入研发。韦尔2021H1半导体设计业务研发投入达到12.1亿元,yoy+22.50%,上半年研发费用10.1亿元,占营收比8.1%,截至2020年底,研发人员数量1644人,占员工总数达到50%。截至2021年上半年底公司共拥有授权专利 4,257 项,其中发明专利 4,097 项。公司持续加大各产品领域研发投入,注重自主知识产权和产品研发,为产品升级迭代、竞争力提升提供保障。

  股权激励团结吸引人才,彰显长期发展信心。公司发布2021年股票期权与限制性股票激励计划,激励对象共2162人,其中拟向1972名核心技术人员授予股票期权不超过800万份,行权价格为 281.40 元/股;拟向董事Hongli Yang,总经理王崧及188名核心技术人员授予限制性股票不超过360万,授予价格为 168.84 元/股。业绩考核目标为,以2020年归母扣非净利润(22.45亿元)为基础,2021/2022/2023年净利润增长率不低于70%/100%/140%,对应归母扣非净利润38.2/44.9/53.9亿元。股权激励彰显共赢文化,也是公司人员稳定,并能够不断吸引全球顶尖人才团队的重要原因。

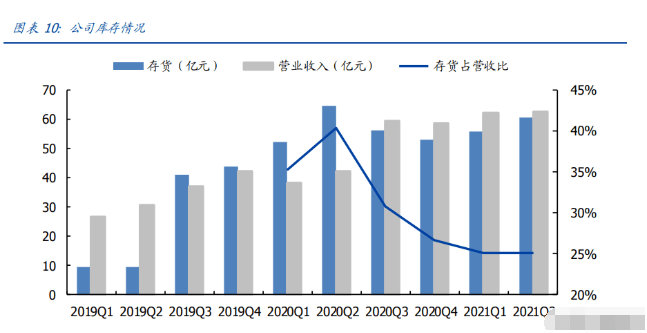

  库存水位仍较低。公司库存占过去十二个月收入比从2020年下半年开始持续下降,2021年上半年维持在25%左右。当前代工产能紧张,TDDI等产品供不应求,公司作为全球CIS龙头,长期与国内外知名代工厂保持深度紧密合作关系,在获取产能方面具备优势。此外,随着下半年新产品持续推出,公司产品结构有望进一步升级。

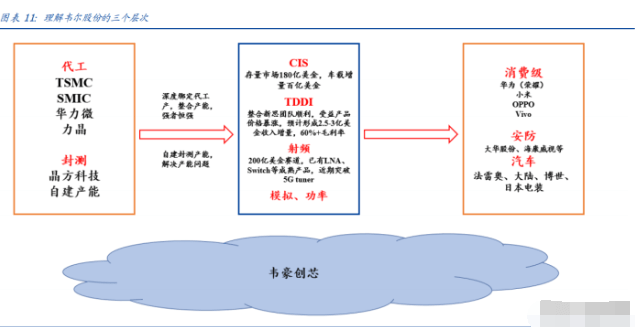

  第一层次:公司作为全球CIS龙头,2021H1的CIS收入达到90.8亿元,下游主要由手机、汽车、安防三大需求拉动,跟踪指标为在各手机品牌、汽车整车、安防监控的料号供应及出货量,行业景气度判断指标主要基于手机出货量及配臵升级趋势、汽车车载摄像头渗透率以及安防监控出货情况。

  2021年5月发布全球首款用于高端智能手机前臵及后臵摄像头的0.61微米像素6000万高分辨率CIS。OV60A像素尺寸仅有0.61μm,同类产品中像素尺寸最小。与上一代0.7μm相比,运用豪威PureCel®Plus-S晶片堆叠技术,在像素面积减少24%的同时,量子效率更高,串扰和角响应更优。OV60A能够以60帧/秒的速度输出具有EIS(电子图像稳定)分辨率的1500万像素或4K/2K视频,并支持交错式HDR定时,以实现高动态范围视频。这款传感器还支持用于“常开”感测的低功耗模式,包括用于唤醒的环境光感测模式及低功耗流模式,与AI功能配合使用可节省手机耗电。

  豪威此次推出的OV60A,是在2020年4月全球首发0.7微米小像素、1/2’’光学尺寸的6400万像素CIS产品OV64B后,再一次突破性的引领行业像素尺寸升级。OV60A紧密结合市场需求,减小像素尺寸同时保证更高的量子效率,通过四合一彩色滤光片阵列使用近像素合并功能,实现以四倍灵敏度输出高达1500万像素的图像,能够为4K视频提供1.22μm等效性能。我们认为OV60A的特性会使其有较高的价格、利润水平,豪威领先对手率先推出这一小像素尺寸产品,有望充分享受先发优势。

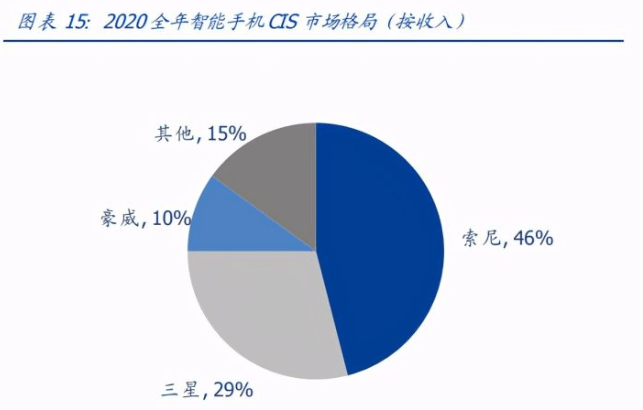

  智能手机领域,豪威已经成功破局高端,且部分产品已走在全球先列。我们认为后续公司将继续推出新产品,填补各价格带需求,在国内消费电子厂商国产化支持下,公司产品、技术竞争实力优势显现,市场份额有望继续提升。

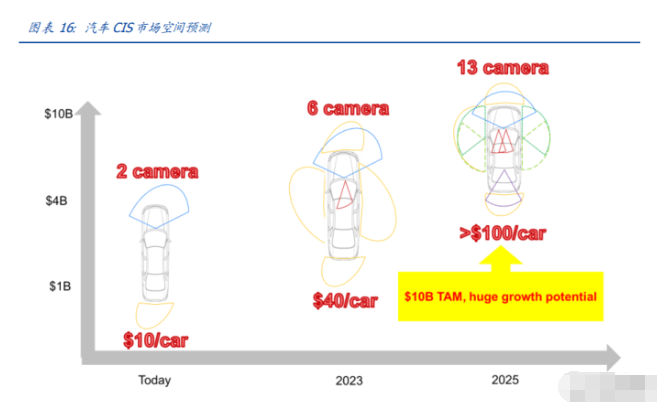

  自动驾驶、电子化率提升已成为汽车行业发展大趋势,车载CIS为潜在百亿美元大市场。目前汽车图像传感器均价约为4-5美元,类比手机市场发展趋势,我们认为未来车载摄像头高端化也将能带动CIS价值量逐渐提升,我们假设每年全球汽车产量在8000万到1亿辆之间,未来汽车平均搭载13个摄像头的情况下,CIS单车价值量有望超过100美元,推算下来,全球汽车图像传感器市场空间将达到近100亿美元!

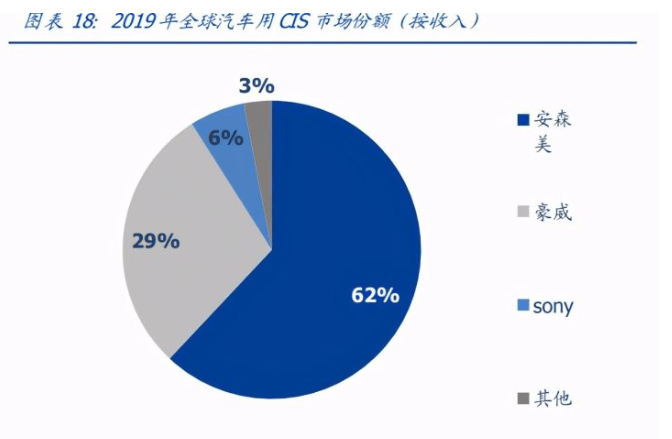

  豪威耕耘汽车CIS芯片逾15年,现已跻身全球TOP2供应商,2019年占据全球29%的市场份额。豪威从2008年即开始量产第一颗车用图像传感器,先于Sony 10年开启汽车领域的布局,2009年实现了第一代高动态范围分离像素技术(Split Pixel)的量产,随后在2012、2016年完成两轮Split Pixel技术迭代,2018年豪威实现第一代Deep Well像素架构的CIS量产,第二代也于随后的2019年问世。目前其多款解决方案已广泛应用于后视摄像 (RVC)、全方位视图系统 (SVS)、摄像机监控系统(CMS)、ADAS(驾驶辅助系统)、e-Mirror(电子后视镜)和DMS等车载系统,下游客户涵盖奔驰、宝马、奥迪、通用等主流车厂。

  汽车领域,豪威目前已推出多款基于领先的Nyxel®近红外(NIR)技术、LFM及PureCel®Plus-S堆叠像素架构技术的车用CIS产品,在动态范围表现、LFM 性能、功耗等方便表现优异。我们认为公司凭借对汽车领域及CMOS图像传感器Know-how的掌握,有望顺未来汽车赛道高增之势实现份额提升。

  2021年5月19日,豪威科技发布高性能OAX4000 ASIC 图像信号处理器,是用于公司HDR传感器的配套ISP,旨在提供具有全处理 YUV 输出的完整多摄像头查看应用解决方案。其能够处理多达四个140dB HDR摄像头模块,具有业界领先LED闪烁抑制(LFM)功能和800万像素高分辨率。产品支持多种滤色器阵列(CFA)模式,包括 Bayer、RCCB、RGB-IR和RYYCy。此外,OAX4000与上一代产品相比,功耗低30%以上。适用于多种汽车应用,包括环视系统、电子后视镜、车内和自动驾驶摄像头。

  2020年6月2日,豪威科技发布OX03C10,是全球首款集3.0um大像素、140dB高动态范围(HDR)和业内优质LFM功能于一体的汽车图像传感器,可确保后视、环视、摄像头监控系统 (CMS) 和电子后视镜等汽车观测应用达到高图像质量。

  2020年5月19日,豪威科技发布250万像素的ASIL-B等级传感器OX03A2S,为汽车行业首款搭载Nyxel®近红外(NIR)技术的图像传感器,专为外臵成像应用设计,可用于车身周围2米内的弱光甚至无光环境,还可通过提高灵敏度提高明亮环境下的RGB图像捕捉性能。

  CCC模块助力全球最小汽车摄像头。2020年6月,豪威推出全球首款汽车晶圆级摄像头,OVM9284 CameraCubeChip™模块,是全球最小的一款汽车摄像头,可为驾驶员监控硬件提供一站式服务,在无光环境中具有优质成像性能。这款 100 万像素模块具有 6.5x6.5mm 的紧凑尺寸,使其能够将模块安装在车内驾驶员难以察觉到的地方。此外,该模块在所有汽车摄像头模块中有着低功耗,比性能接近的竞品低 50%以上,因此能够在很小的空间和低温下连续运行,实现高图像质量。

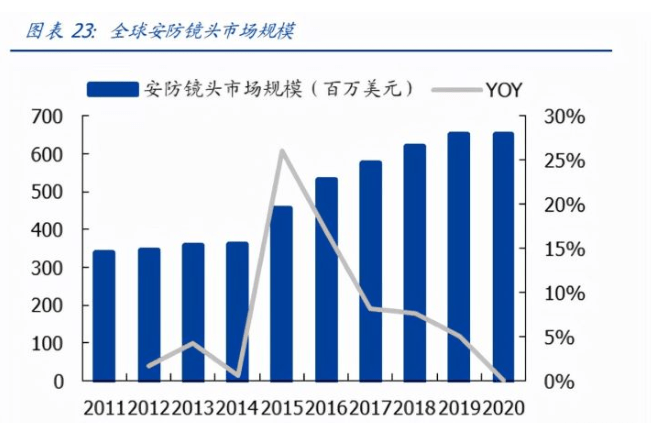

  据IHS预测,2020年全球视频监控市场预计达219亿美元,未来三年,安防行业仍将处于快速增长阶段,CMOS图像传感器作为监控摄像头和可视家具的核心组件,将受益于多元化消费级监控设备的普及以及智能家居监控摄像机市场规模的增长。

  就视频监控领域而言,将持续受益于不断增长的公共安全需求。根据IHS预计,2019年全球视频监控市场规模将近200亿美元,增速提升至9.3%,增长主要受益于不断增长的公共安全需求。

  智能安防为智能家居增长最快的细分赛道。根据IDC预测,2020年全球家庭监控/安全设备出货量将达到1.639亿台,而2023年将达到3.493亿台,年复合增长率为20.8%,居视频娱乐、家庭监控/安全和智能音箱三大细分赛道之首。

  安防领域,豪威独家夜鹰技术再度升级,紧跟超高清发展趋势,不断提升监控视频质量,在智能家居等消费类安防领域亦有精准布局。

  2021年1月6日,豪威发布针对IoT及家庭安全摄像机的新品——OS04C10(2.0um),具备400万像素分辨率,可以为具有AI功能的电池供电相机启用超低功耗模式,同时还增加了OmniVision的Nyxel®和PureCel®Plus的性能。

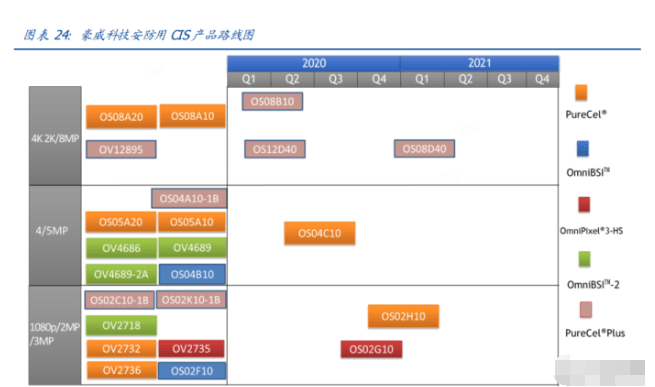

  2020年1月3日,豪威推出新款安防图像传感器——OS12D40(1.4 微米,1/2.49 光学规格),具备业内最高的1130万像素分辨率,4合1 Bayer图像色彩转换器和片上HDR功能并采用PureCel®Plus-S堆叠架构,充分满足了 4K2K 图像的需要,结合电子图像稳定 (EIS) 功能可确保细节清晰识别,快速模式切换功能允许安保人员或 AI 监控系统在检测到潜在入侵者或未经授权的车辆等威胁时无缝切换至4K2K 模式。

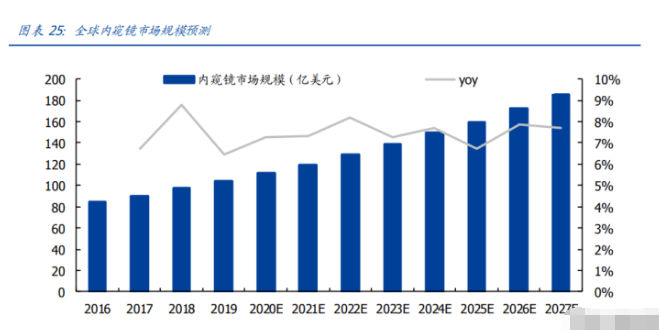

  根据Grand View Research,2019年全球内窥镜市场规模达到104亿美元,随着未来医疗意识的提高和应用场景的扩展,预测市场规模将稳步增长,至2027年全球内窥镜市场规模将达到185.62亿美元,2016-2019 年预计年复合增长率约为7.75%。

  一次性内窥镜技术壁垒极高,豪威市占率遥遥领先。内窥镜是集光学、电子、结构、材料等多学科技术为一体的器械,技术壁垒极高。内窥镜主要由三大系统组成,分别为窥镜系统、图像显示系统、照明系统。与之相对应的核心技术为图像采集、图像后处理和照明方式三大技术。其中图像采集技术的核心部件为镜头和图像传感器,豪威科技旗下 OVM6946、OVM6948、OH01A、OH02A等多款一次性内窥镜成像方案被广泛应用于医学领域,覆盖包括泌尿、妇科、肠胃、气道、血管到胶囊内窥镜等全部应用场景,是全球医疗市场的顶级CMOS传感器供应商,市占率遥遥领先。

  三、显示触控及模拟:平台型龙头,打造第二成长曲线 顺利整合新思TDDI与吉迪思,触控显示有望迎来高业绩弹性

  2021H1公司触控与显示解决方案业务实现营收6.1亿元,占上半年度半导体设计营收比达5.8%。根据CINNO Research,2019年全球TDDI驱动芯片出货规模超7亿颗,产值约10亿美元,Omdia预计2020年出货量将增加至8.73亿颗。根据TrendForce,2020年智能手机TDDI出货量同比增长25%至7亿颗,2021年有望达到7.6亿颗,同时平板电脑TDDI 出货预计为950万颗,yoy+46.2%。当前TDDI全球产能紧缺,联咏法说会预计ASP将持续提升。韦尔顺利整合新思TDDI业务,依托供应链及销售资源优势,有望快速打开市场。

  2021年1月8日吉迪思变更工商信息,系韦尔股份此前通过现金收购原股东所持有的65.77%股权成为公司第一大股东。吉迪思成立于2015年,是国内领先且最早研发柔性AMOLED、AR及相关智能设备显示主控芯片的设计公司,2016年于国内率先实现AMOLED显示主控芯片量产,2018年9月联手SMIC再次率先实现40nm AMOLED智能手机显示主控芯片的量产突破。吉迪思专注后装市场TDDI和DDIC产品研发与制造,收购TDDI、入股吉迪思,韦尔将迅速打通传感-触控-显示整条渠道,完善业务版图。

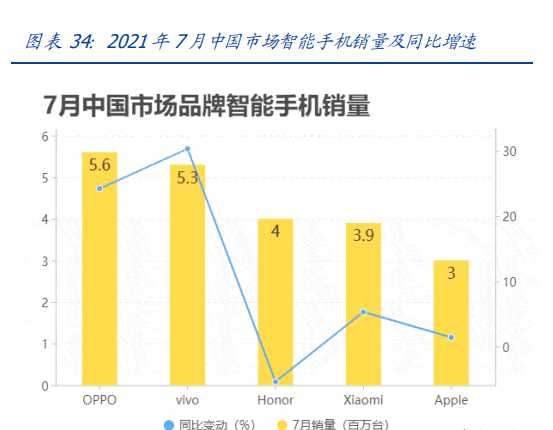

  荣耀脱离华为独立营运积极布局发展计划,从IDC和CINNO Research的数据可以看到,荣耀手机市场份额快速恢复。2021年受上游处理器等芯片供给不足影响,智能手机整体出货量较为疲软。但韦尔整合新思TDDI后,依托韦尔供应链销售资源优势,TDDI自身需求量及市占率有望进一步提升,而8寸新增产能吃紧,TDDI价格或开启上涨模式,盈利水平有望同比提升。未来随着上游主要芯片吃紧状况逐步缓解,智能手机出货量及规格或有所恢复,公司显示与触控业务有望进一步放量。我们判断短期韦尔TDDI业务有望受惠份额提升迎来高业绩弹性。

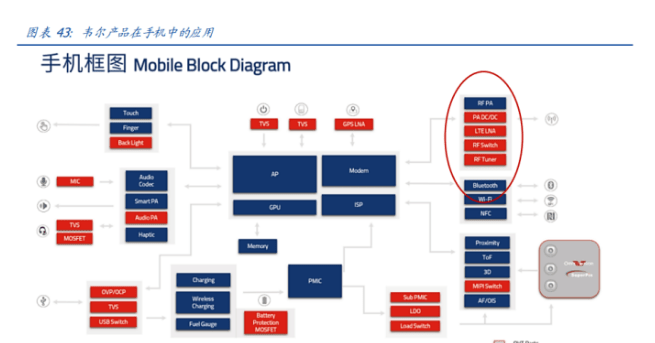

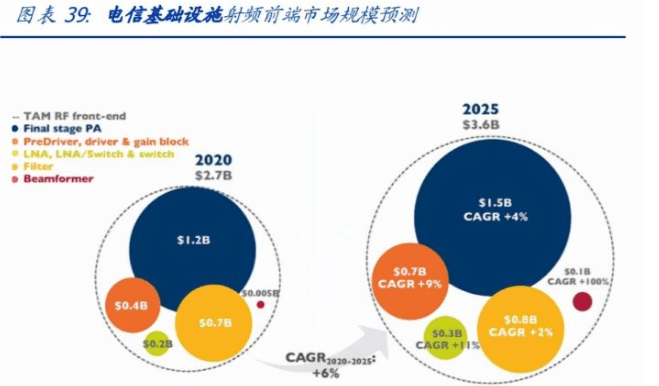

  随着通讯技术的不断提高,全球的通讯网络也从2G、3G、升级到目前最广泛的4G,逐步进入正处于基站铺设的5G时代。随着通讯升级,频段增加,智能手机射频前端的PA等器件价值量进一步提升量。以3G向4G升级为例,移动通讯的频段数量由2010年的6个扩张到43个,5G时代更有望提升至60以上。目前主流4G通信采用5频13模,平均使用7颗PA,4个射频开关器。

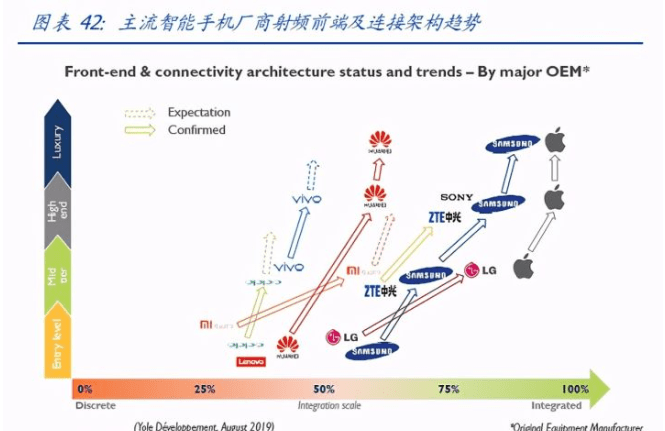

  根据Yole及SystemsPlus Consulting对主流厂商手机拆解发现,智能手机从低端到高端,模组成本占比逐步提升,苹果、三星等高端机型中模组化程度非常高,射频前端成本也较高。未来市场整体有射频前端集成度提升趋势,高端市场射频前端集成度将持续提升,但考虑成本问题,国产安卓系厂商产品中,射频前端仍将大量采用分立器件。

  射频领域,韦尔产品包括LNA噪声放大器、RF Switch射频开关、Tuner调谐器等,在 LNA 方面,公司根据客户需求对原有产品重新设计,同时研发了高低端两种方案多款产品。此外,公司持续加大在射频和微传感器领域的产品研发投入,在 RFSwitch、Tuner、LNA 等产品领域继续研发具有竞争力的产品,公司产品性价比较国内竞争对手相比优点突出。

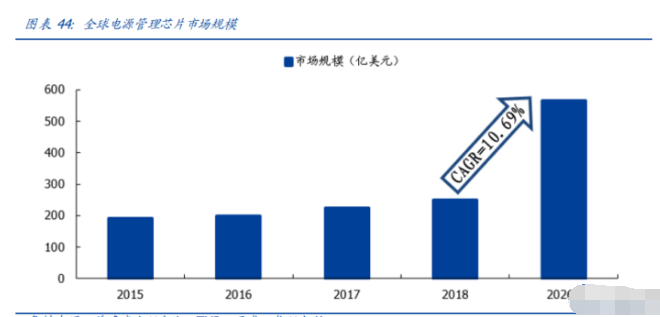

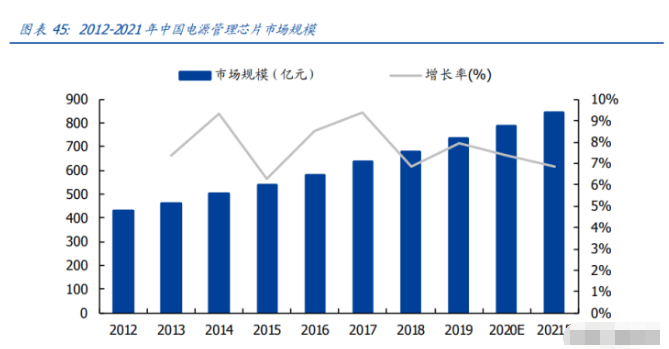

  根据SEMI统计,2017年全球电源管理芯片产值为223亿美元,同比增长12.63%。根据前瞻产业研究院测算,2018年全球电源管理芯片市场约为250亿美元,继续维持增长。近年来,5G、物联网、新能源汽车等新兴行业的发展迅速,驱动电源管理芯片市场需求持续上升。国际市场调研机构TMR预测,到2026年全球电源管理芯片的市场规模将达到565亿美元,2018-2026年间的CAGR将达10.69%。

  电源管理领域,韦尔产品包括DC-DC、线性稳压器、LED驱动、充电管理、负载开关、过压保护等产品,公司在电源管理芯片的核心技术能力来源于长期在模拟电路领域的积累。公司在国内率先开发出高频段高抑制比LDO,产品主要用于超高像素手机摄像头 CIS 供电,同时开发出 0.5uA 超低功耗 LDO,主要应用于可穿戴及物联网领域,产品可替代国外最高端型号,并实现稳定量产,已形成多系列、多型号。过压保护方面,公司开发的内臵浪涌OVPIC、带限流保护OVPIC、低导通电阻值OVPIC产品性能和成本都做到国内同类公司最优。

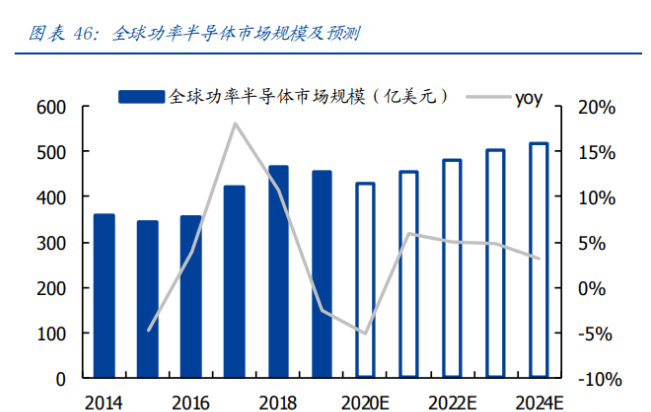

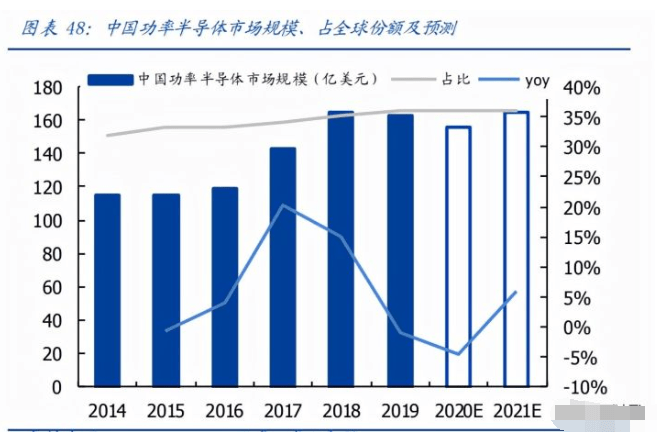

  根据IHS统计2018年全球功率半导体市场约为466亿美元,同比增长约11%,其中功率IC市场约256亿美元,功率分立器件及模组规模约210亿美元。2019年贸易摩擦干扰整体市场收入略微下降至454亿美元,2020年受疫情对终端需求短期的影响,根据Omdia的统计及预测,全球功率半导体市场规模将相对2019年同比下降5%左右至431亿美元,但2021年汽车、消费类电子等抑制性需求释放将带动功率半导体市场整体迎来复苏,预计市场整体收入将反弹至460亿美元,并在下游需求的持续带动下,有望实现未来4年年均5%的复合增速,稳步增长。

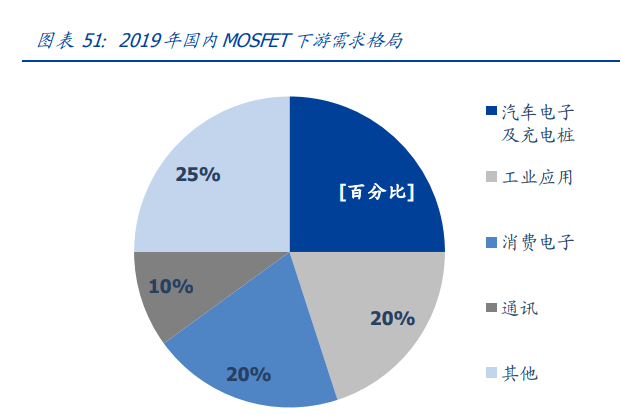

  全球来看,根据Yole,预计到2022年汽车应用领域的需求将占总体需求市场的22%,其次是计算机及数据存储19%,工业领域14%。而国内来看,汽车电子、工业控制、消费电子也为前三大需求市场。受益于新能源、新技术的应用,功率MOSFET下游最终产品的市场需求保持良好的增长态势,同时当前新能源汽车/充电桩、智能装备制造、物联网、光伏新能源等新兴产业领域对高效能电子器件的需求增加,将给MOSFET提供巨大的市场机遇。

  韦尔Power MOSFET产品线重点围绕锂电池保护,手机主板应用和快充充电器三大应用领域进行产品开发。

  公司在国内率先推出了超低阻抗 1mohm、CSP封装的双N型单节锂电池保护MOSFET,并计划在2021年推出双节锂电池保护超低阻抗 MOSFET。DFN2x2 小型封装产品阻抗业界最低,应用于充电管理和端口保护。公司正在研发多个型号的高压和中压产品,将全面覆盖各种规格的快充充电器应用。其它领域例如智能穿戴、笔记本电脑、平板电视、网通、安防等领域的应用也在不断提升。

  TVS二极管首先在20世纪80年代开始出现,与普通二极管相比,TVS基于反向击穿特性,通过对浪涌快速泄放,起到对电子产品的保护作用,对初级浪涌防护效果较好。21 世纪初期以来,随着IC芯片集成度变高,工作电压贬低,使得IC芯片变得更加敏感,极易受到静电和浪涌冲击,造成损坏。新型的具备漏电小、钳位电压低、响应时间快、抗静电能力强且兼具防浪涌能力等特点的用于ESD(Electro-Static discharge,静电放电)保护的TVS近十几年被开发出来并不断创新、升级。 ESD保护器件对结构设计和工艺要求更高,结构更加复杂,一般设计成多路 PN 结集成结构,采用多次外延、双面扩结或沟槽设计。ESD 保护器件能够确保小型化的集成电路芯片得到有效保护,是前TVS技术发展方向。

  根据Omdia,2020年全球TVS市场规模约为16.2亿美元,预计2021年市场规模达到18.2亿美元。2020年全球ESD保护器件市场规模约为10.6亿美元,预计2023年达到13.2亿美元。从市场格局来看,ESD保护器件市场主要由欧美厂商主导,全球前五大供应商分别为安世半导体(Nexperia)、ST、商升特(Semtech)、安森美、晶焱(Amazing),2020年前五大厂商销售额7.1亿美元,占全球市场份额约为67.1%。

  2019年韦尔在消费类TVS领域出货量国内第一。2020年,韦尔TVS营收达到5.0亿元。公司在超低容高速信号保护器件领域处于领先地位,开发了包含 Diode,NPN 和 SCR 在内的多种类型的低容静电保护芯片,性能达到国际领先水平,可以替代商升特,安森美和英飞凌等国外品牌的同类产品。在浪涌保护领域,公司产品规格丰富,并开发了带六面绝缘保护的CSP0402封装工艺,可在小封装尺寸内实现超过 100A(8/20us)的浪涌保护能力,性能比传统 DFN0402产品提升一倍以上,在器件尺寸一致的情况下,可以提供更加优异的浪涌保护效果。

  韦豪创芯专注于泛半导体领域优质企业的股权投资,管理团队在硬科技行业具备丰富的从业和投资经验。义乌韦豪创芯一期股权投资合伙企业是韦豪创芯管理的泛半导体产业投资基金,出资人包括韦尔股份、义乌国有资产经营公司、知名母基金等。

  根据豪威集团官网,韦尔与景略半导体成立合资公司,专注车载视频传输芯片,携手为下一代智能汽车提供端到端高速图像数据的传输、处理和网络通信解决方案。汽车智能化背景下,以太网技术正快速颠覆传统的汽车E/E架构,推高网通芯片市场天花板。JLSemi景略半导体团队在高速物理层传输技术和网络通信领域深耕多年,不断推出新产品。依托韦尔先进的CIS和ISP技术,结合景略的高速物理层传输和接口技术,二者联手有望为汽车ADAS和智能化提供端到端的车载视觉解决方案。根据韦豪创芯官网,景略半导体2021年8月宣布完成数亿元B轮系列融资。其中,韦豪创芯领投B+轮(2021年1月完成)。

  网通芯片设计能力领先,芯片出货量达数千万颗。JLSemi景略半导体为内资控股,公司在上海,南京,深圳等地设有研发和运维中心。团队来自硅谷顶尖网通芯片公司和国际一线半导体大厂,在模拟,DSP,SoC和混合信号设计领具行业领先地位。景略是全球少数几家拥有100%自研IP的车载单对线G-BASE-T物理层传输PHY技术的芯片公司,在车载和工业网络芯片市场得到高度认可。自2020年起,公司陆续推出Antelope工业系列以太网PHY,Cheetah车载系列以太网PHY和SailFish网通系列Switch产品组合,2021年芯片出货量已达数千万颗,为多个行业的一线客户提供高性价比的产品和卓越的服务。

  产品进展及展望:JLSemi团队依托在高速网络接口和通信芯片领域的深度积累,沿着OSI的7层网络框架,从技术门槛最高的物理层开始,坚持自研IP和先进工艺,陆续推出基于创新性的EtherNext高速物理层接口PHY架构和BlueWhale新一代L2/L2+ Switch技术的芯片产品组合。

  根据韦豪创芯官网,人工智能视觉芯片研发及基础算力平台公司爱芯科技完成数亿元人民币A+轮融资,由韦豪创芯、美团联合领投,GGV纪源资本、美团龙珠、冯源资本、元禾璞华、石溪资本、天创资本以及高德地图创始人成从武跟投,原有股东方继续投资。

  台积电代工首颗产品,AX630A进入量产。爱芯科技成立于2019年5月,专注于研发高性能、低功耗的人工智能视觉处理芯片,并自主开发面向推理加速的神经网络处理器。2020年12月爱芯科技自主研发的第一颗AI芯片——AX630A已达成量产状态,AX630A是针对边缘侧、端侧应用的人工智能视觉芯片,在算法与硬件的深度结合下,可提供业界领先的视频图像质量,支持物体检测、人脸识别等多种AI视觉任务。爱芯的第一颗高性能芯片由台积电代工,仅用9个月时间就实现流片并一次成功,2020年12月该芯片达成量产状态,AX630A进入量产后,爱芯科技自主研发的第二颗芯片目前也已回片并成功点亮。未来有望赋能AIoT、消费电子、智能驾驶等多个场景。

  基础架构扎实,助力未来AI算法、硬件与系统高度融合。爱芯科技AI-ISP技术拥有强大的暗光图像视频处理能力、密集场景下智能分析能力、多路视频结构化处理能力等多项核心优势,可广泛应用于智慧城市、智慧零售、智能社区、智能家居、物联网设备等场景,应用前景广阔。爱芯科技是当前为数不多的真正意义上实现AI ISP的芯片(非NPU+ISP),此外还有海思麒麟9000芯片。未来,在AI算法、硬件、系统高度融合趋势下,爱芯打下扎实的基础架构,为多传感器之间融合提供优质平台。

  根据普诺飞思官网,世界领先的神经拟态视觉解决方案企业普诺飞思(Prophesee)宣布 C 轮融资,由创新工场领投、小米及上海韦豪创芯跟投,多家老股东加码。普诺飞思总部位于法国巴黎,此前已获英特尔资本、雷诺集团、博世创投、欧洲投资银行等北美、欧洲和日本知名投资人支持,加上此轮中国行业顶级投资人,组成超强国际资本阵容,助力普诺飞思扩展全球布局,深耕中国市场。基于本轮的融资合作,普诺飞思将加速下一代神经拟态视觉传感技术的硬件和软件产品的开发与商业化;针对新兴市场规划产品路线;完善基础设施,支持运营及规模扩张。

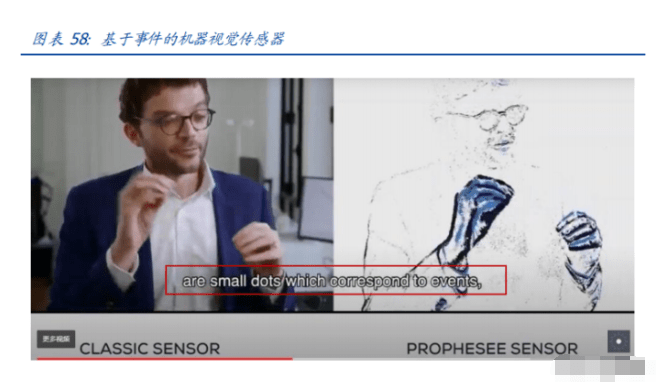

  普诺飞思是神经拟态视觉系统发明者,其原视觉传感器专利和AI算法引入了一种全新的基于人眼和大脑工作原理的计算机视觉范例。普诺飞思创建了神经拟态传感器和生物启发算法,将基于图像静止帧的传感器改为“基于事件”(event-based)的视觉系统,区别于传统的基于帧(frame-based)的图像传感器。在视觉传感器上,每个像素都是异步且独立的,像素会随着场景变化而变化。每个像素仅在感知到外界有亮度上的变化(达到一定阈值)时,才会输出;其等效帧率可达到10000fps。

  由于这类图像传感器是仅在检测到外界的运动变化时才会记录信息,且不记录静态信息。因此具有超低延迟、不存在动态模糊、高动态范围以及超低功耗的优势。此外生成的数据量比传统的基于帧的图像传感器减少十到千倍。

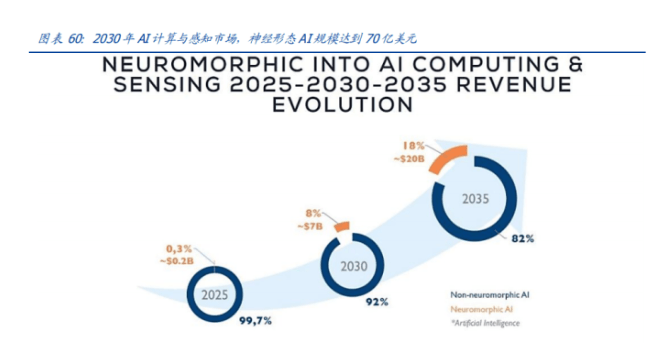

  根据Yole,预计到2030年,AI计算与感知市场中神经形态AI市占率将达到8%,规模70亿美元,2035年会进一步增长至18%。

  根据九天睿芯官网,公司2021年5月获亿元级A轮融资,该轮融资由韦豪创芯和浦东科创联合领投,华义创投,磐缠投资以及上海物枢跟投;去年获陆奇博士奇绩创坛Pre-A轮融资。此轮融资主要用于新产品研发和人员扩充。

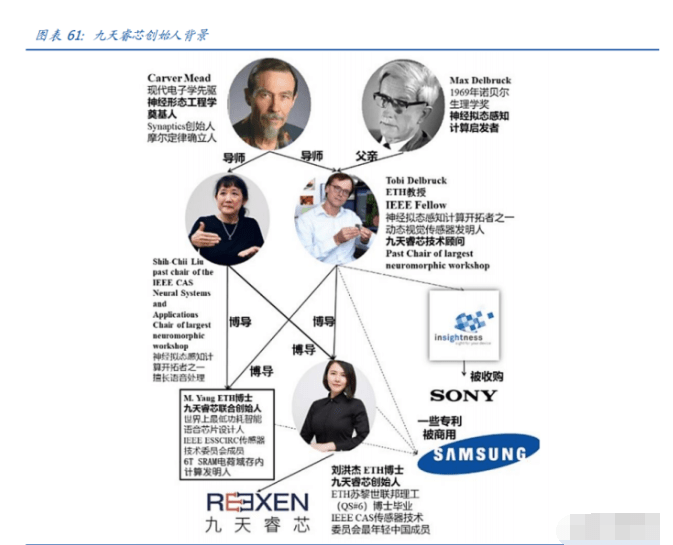

  专注神经拟态感存算一体芯片研发,团队研发实力强大。九天睿芯2018年创立于深圳,在成都、瑞士、上海设有分部。公司专注于神经拟态感存算一体芯片研发,提供人工智能系统高效低耗运行的最新解决方案,广泛应用于AIoT等对低功耗延时需求强烈的领域。初创团队成员创始人刘博士,首席科学家杨博士,在瑞士ETH,神经拟态感知团队开拓者所领实验,基于类脑计算,开发传感器端超低功耗模数混合计算芯片研发,研发理论及技术基调定性。芯片量产团队汇集来自intel,高通,海思等多名资深芯片设计专家,为芯片量产设计打下坚实基础。

  九天睿芯为首家研发出最小最低功耗的神经拟态感存算一体商业芯片的公司。目前第一颗感存算一体芯片ADA100已实现大客户design in,至2021年已完成订单3000万人民币。2020年12月,公司在欧洲签订两个重量级合作项目,项目总金额5000万欧元,分别与ST全年免费综合资料大全,飞利浦合作。2021年5月,公司ADA200核心片试产回片,完成测试环境搭建。2021年7月以后,ADA100/200,高速ADC全面量产,预计实现全年业绩突破5000万,展望2022年实现销售额1亿元。

  根据韦豪创芯官网,苏州新光维医疗科技获得近4亿元A轮融资,该笔融资成为近年来国内内窥镜领域融资金额最高的项目之一。本轮投资由高瓴创投、礼来亚洲基金联合领投,经纬中国、美敦力、成为创伴共同助力本次融资,韦豪创芯投资作为产业战略方参与本轮投资。

  公司产品涵盖软镜、硬镜,在医学内窥镜领域所有前沿技术的研究及产品化方面独具优势,拥有超高清成像技术(如4K成像)、3D成像技术、特殊光成像技术(如荧光成像)、超细内镜成像技术、内镜耗材化技术(一次性使用技术)等。公司拥有具备国际竞争力的一次性使用电子内窥镜产品,旗下多款一次性使用电子内窥镜产品已经在中国、美国、欧洲等国家地区分别进入临床、或注册、或销售阶段。新光维医疗成功在内窥镜的光学成像及图像处理等关键领域实现突破,打破了国际品牌产品的技术垄断。

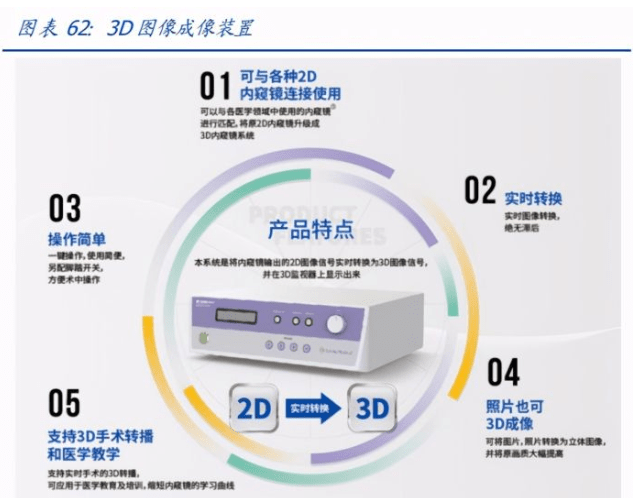

  新光维医疗首创2D转3D的“3D图像成像装臵”于2018年7月取得NMPA认证、CE认证,并于2019年9月成为国产首款获批美国FDA上市的3D图像成像装臵。新光维医疗自主研发的“4K超高清内窥镜摄像系统”于2019年6月取得NMPA认证,作为国产首款4K摄像系统在国内上市,并于2019年7月取得CE认证。2020年8月,“4K超高清内窥镜摄像系统”成为我国首家获得美国FDA认证的产品。

  根据豪威集团及韦豪创芯官网,2021年4月,地平线与韦尔股份签署战略合作协议,同时宣布获得韦豪创芯的战略投资,韦豪创芯成为地平线年,豪威科技与地平线在智能座舱域的成功合作后,此次双方计划于智能驾驶领域展开战略合作,合理打造具备竞争力的产品,迅速在多家头部主机厂落地基于征程2的Horizon Matrix® Mono辅助驾驶解决方案。

  平线在人工智能算法和芯片设计领域具备领先实力,在成功推出中国首款车规级AI芯片征程2,实现国产车载AI芯片的重大技术突破后,在2020年推出新一代高效能汽车智能芯片征程3,为车载智能化应用提供通用AI算力。目前,地平线是国内唯一一家实现汽车智能芯片前装量产的企业。目前地平线与韦尔股份正合作加速基于800万像素摄像头的智能驾驶解决方案的前装量产落地。未来,地平线与韦尔股份将携手同行,发挥各自的核心优势,不断攀登高峰,为用户带来更安全、更美好的驾乘体验。

  新产品研发进展不及预期:新品持续迭代是芯片公司核心竞争力,若公司新产品进展不达预期,有可能会对后续订单、盈利状况产生负面影响。公众号:老范说评laofanshuoping【今日热评】如何防范非法集资...
